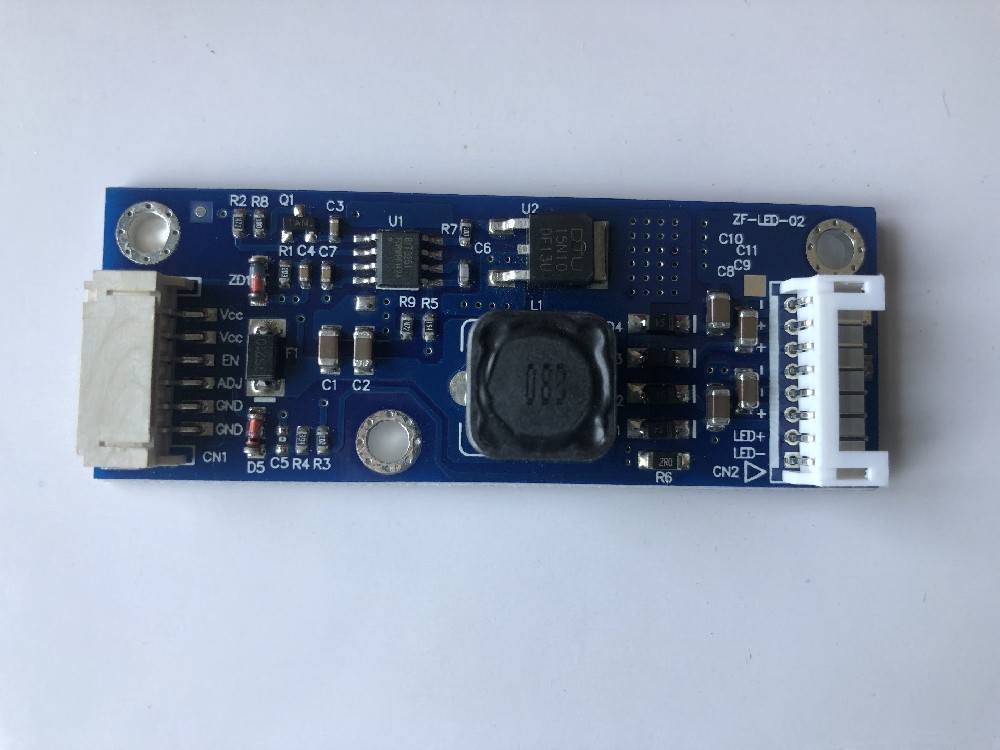

1. 概況Generation
型號為IVD-LED15-03 的DC/DC用來點亮輸入電壓為10V～15V的平板監視器。該型號逆變器詳細資料見下文。
DC/DC IVD-LED15-03 could be used to light the monitor of Panel with 10V～15V input voltage. The details of this type are as follows.
2. 應用Application
屏的型號為： LED LCD Panel
如:AA065VD01,AA084SB01,AA084XB01,AA121XK01,AA150XT01等.
LCD TYPE : LED LCD Panel
3. 環境要求 Environmental Conditions
工作溫度和濕度：-20～70℃，20～95％ RH
Range of operating Temperature and Humidity：
-20～70℃，20～95％ RH
MTBF （Mean Time Between Failures, 平均故障間隔時間）
60000小時以上（溫度：25±1℃ 濕度：65%RH以下，額定電壓范圍以內）
4.連接口/引腳定義Interface/Pin Function
符號SYMBOL | 輸入部分 INPUT PART. | 功能 FUNCTION | ||
JP1 | PH-6AW | No.1 | ＋12V | |
No.2 | ＋12V | |||
No.3 | 開/關（+5V開，0V關）ON/OFF(+5V on,0V off) | |||
No.4 | 調光（最亮0V，最暗5V）Dim(max 0V,min 5V) | |||
No.5,6 | 接地 GND | |||
符號 SYMBOL | 輸出部分 OUTPUT PART. | 功能 FUNCTION | ||
JP2 | PH-10AW | No.1--6 | 低壓端 LOW Voltage Pin | |
No.8--10 | 正電壓
| |||
5． 電氣特性Electrical Characteristics
項目 ITEM | 符號 SYM | 最小值Min. | 平均值TYP. | 最大值Max. | 單位UNIT | 備注REMARK |
輸入電壓INPUT VOLTAGE | Vin | 10.00 | 12.00 | 15.00 | VDC | Vin=12V Ven=5V Vdim＝0～5V RL＝1.65 KΩ*6 |
輸入電流INPUT CURRENT | Iin | --- | 0.17 | 0.23 | ADC | |
燈的電流LAMP CURRENT | IL | --- | 90 | 120 | mA | |
燈的電壓LAMP VOLTAGE | VL | --- | 20.4V | 35V | DC |
SHAPE：110mm╳20mm╳10mm
