1. 概況Generation

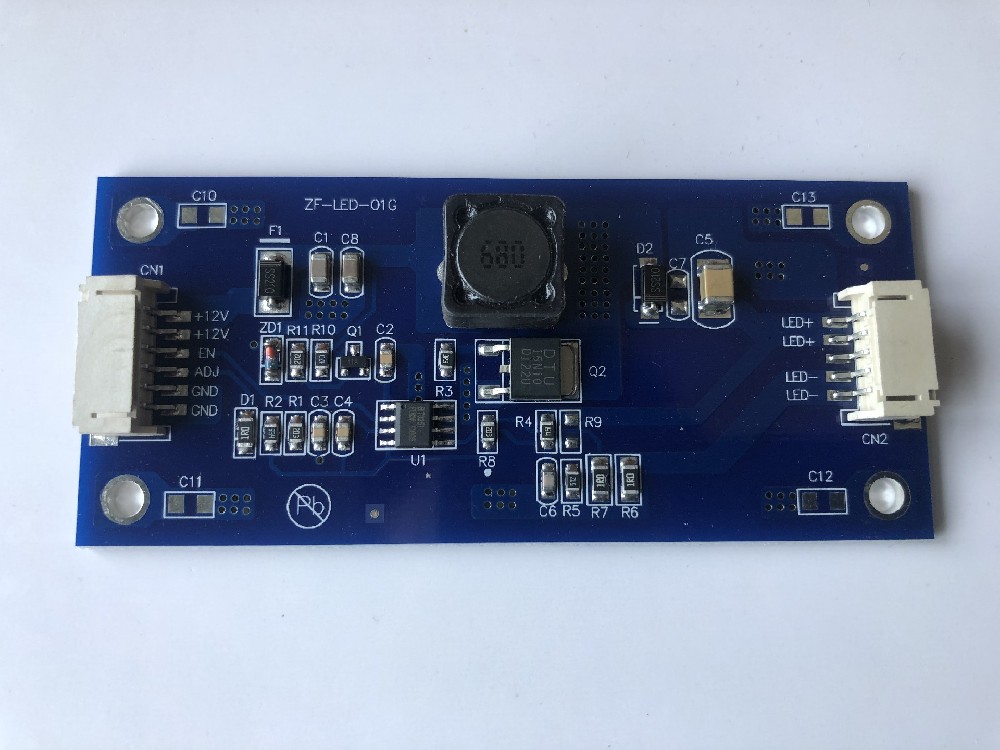

型號為ZF-LED-01 的DC/DC用來點亮輸入電壓為10V～15V的平板監視器。該型號逆變器詳細資料見下文。
DC/DC ZF-LED-01could be used to light the monitor of Panel with 10V～15V input voltage. The details of this type are as follows.
2. 應用Application
屏的型號為：三菱LCD屏6.5",8.4",10.4",12.1",15",17",19".
LED LCD Panel
LCD TYPE :三菱LCD屏6.5",8.4",10.4",12.1",15",17",19".LED LCD Panel
3. 環境要求 Environmental Conditions
工作溫度和濕度：-40～85℃，20～95％ RH
Range of operating Temperature and Humidity：
-30～80℃，20～95％ RH
MTBF （Mean Time Between Failures, 平均故障間隔時間）
60000小時以上（溫度：25±1℃ 濕度：65%RH以下，額定電壓范圍以內）
4.連接口/引腳定義Interface/Pin Function
符號SYMBOL | 輸入部分 INPUT PART. | 功能 FUNCTION | ||
CN1 | PH-6AW | No.1 | ＋12V | |
No.2 | ＋12V | |||
No.3 | 開/關（+5V開，0V關）ON/OFF(+5V on,0V off) | |||
No.4 | 調光（最亮0V，最暗5V）Dim(max 0V,min 5V) | |||
No.5,6 | 接地 GND | |||
符號 SYMBOL | 輸出部分 OUTPUT PART. | 功能 FUNCTION | ||
CN4 | PH-5AW | No.1--2 | 低壓端
| |
No.4--5 | 正電壓
| |||
5． 電氣特性Electrical Characteristics
項目 ITEM | 符號 SYM | 最小值Min. | 平均值TYP. | 最大值Max. | 單位UNIT | 備注REMARK |
輸入電壓INPUT VOLTAGE | Vin | 10.00 | 12.00 | 15.00 | VDC | Vin=12V Ven=5V Vdim＝0～5V |
輸入電流INPUT CURRENT | Iin | --- | 0.43 | 0.50 | ADC | |
燈的電流LAMP CURRENT | IL | --- | 115 | 145 | mA | |
燈的電壓LAMP VOLTAGE | VL | --- | 36.4 | --- | DC | At 0℃ |
SHAPE：90mm╳40mm╳10mm
