使用說明書

　　一、 使用時的基本注意事項：

　　1、為了保證本產品的正常使用，防止觸電或火災等以外事故，請嚴格遵守以下要求：

　　l 在使用本產品前，請閱讀并理解所有使用要求及操作規程。

　　l 本產品需要的直流供電電源由交流/直流電源適配器產生，注意交流輸入電壓的范圍及頻率要符合其銘牌上的要求，且電源適配器要遠離熱源，放在通風良好的地方。

　　l 交流電源插座及適配器的交流電源線要注意接地良好，且能承載足夠的電源需求。

　　l 本產品需要的直流電源輸入電壓為 DC 12V，誤差不大于 +/- 1V，電流則根據所選的LCD及是否有音頻功放等而定，最低選擇不低于2.0A。注意所選電源的12V直流輸出插頭和板上的輸入插座接觸良好。

　　l 要通風散熱良好，不可置于密閉的不傳熱的殼子或箱體內;也不可讓陽光直射或其它熱源烘考。

　　l 要注意避免過濕和過多灰塵，以免電路腐蝕造成故障。

　　l 組裝時注意保留一定的空間以提供板表面的空氣對流散熱，以及防止電的導體(如驅動板和高壓板等的固定鐵板)和板上元件接觸短路(板的安裝定位孔等除外)。

　　l 組裝時注意防止驅動板因額外的壓力導致蹺曲變形。

　　l 組裝時注意驅動板，高壓板，LCD，OSD按鍵板，喇叭及其它部件的電氣連接正確，選擇正確的LCD工作電壓(過低會顯示不正常，過高則可能會燒壞LCD)，檢查無誤后方可上電。

　　l 驅動板上的MCU內的程序是和相應的LCD配對的，一般不能換裝其它LCD，否則可能導致不能正常顯示。

　　l 按鍵板、紅外接收頭、高壓板上的電路信號直接通過電纜連到板上的IC,注意避免短路及手上的靜電ESD損壞。

　　l 所有輸入輸出接口都需在斷電的情況下操作(拔插接頭)。

　　l 碰到暴雨天氣，特別是有雷電的時候，請拔掉電源和天線插頭。

　　l 本產品適用于普通商業用途及家用，若想應用于高溫(如戶外)、高濕、震動(如車載)、強電磁干擾等惡劣環境，請聯系我們的客戶服務人員。

　　l 長時間不使用時請拔掉電源。

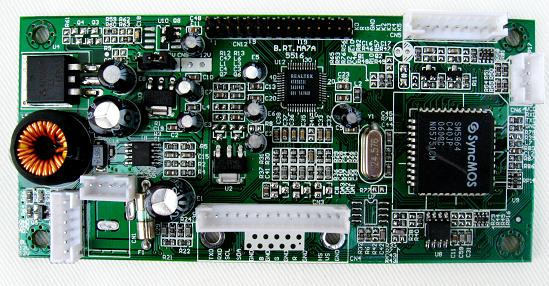

　　二、VGA 板的特征

　　(-)基本特征介紹:

　　VGA板可支持單像素或雙像素的TTL 接口或LVDS接口的 TFT LCD。

　　本板主要特征包括：

　　1、 輸入信號為電腦模擬RGB(VGA)，對地阻抗為75 ohm, 信號幅值為 0.7Vp-p, 支持分離的行/場同步，復合同步;

　　2、 輸入模擬RGB信號的分辨率可支持到VGA(640*480)75Hz，SVGA(800*600)75Hz，XGA(1024*768)75Hz ， SXGA(1280*1024)75Hz，它可以對輸入信號在VGA到SXGA范圍內進行較大范圍的縮放處理，以便達到最佳顯示。通常建議設置輸入的最佳分辨率為SXGA 60 Hz(針對SXGA分辨率的LCD)，XGA 60 Hz(針對XGA分辨率的LCD)，SVGA 60 Hz(針對SVGA分辨率的LCD)，VGA 60 Hz(針對VGA分辨率的LCD);

　　3、 輸入電源為直流 12V (+/-1V) ，電流在 2.0A 以上(驅動板本身耗電在純顯示器工作狀態下不超過2W, 其它耗電還包括聲音功放,高壓板及所選用的LCD的背光燈等);

　　4、 輸出到LCD的驅動信號支持單像素8-Bit 或 6-Bit的TTL/LVDS 接口的TFT LCD，雙像素的8-Bit 或 6-Bit的TTL/LVDS 接口的TFT LCD,顯示色彩最高可達16.7百萬色;

　　5、 即插即用,符合VESA DDC1/2B標準;

　　6、 可用7鍵(多用于PC/AV/TV)或5鍵(多用于PC/AV)的按鍵板進行靈活的OSD菜單調節，內容包括：亮度，對比度，相位，時鐘，圖像位置，OSD菜單本身的位置，OSD菜單語言，色溫，音量，工廠復位，等等;

　　7、 遙控器選用 23鍵控制，中英文可選;

　　8、 可支持AU，LG-Philips，Samsung，CPT，Sharp，Chimei，F(xiàn)ujistu，Hannstar，Sanyo等等廠家的19英吋及其以下的大多數型號的數字TFT LCD，具體可能需要對LCD接口電纜和軟件做一定修改.

　　(二)、VGA板的接口介紹

　　(三)、VGA板的尺寸介紹

　　1、安裝時避免讓PCB板的下表面或元件的表面、腳等和安裝固定板等接觸(特殊指定的情況除外，如安裝孔),造成電氣短路,元件損壞等故障。

　　三、VGA驅動板各接口的引腳定義:

　　(A) PC VGA接口包括兩個接口,一個是標準的15針VGA D-Sub母頭輸入,另一個是 2.0mm的12-Pin單排插座

　　制作帶良好屏蔽的連接電腦主機的VGA信號電纜(最好不超過3 米)或轉接板時注意對應的連接關系，用轉接板時驅動板和轉接板之間的電纜盡量選用75 ohm阻抗的電纜(不要太長)。

　　(B)接LCD的插座

　　接普通TTL 接口的 LCD 插座描述

　　當接8-bit LCD 時，板上R/G/B 7,6,…,1,0對應 LCD接口的R/G/B 7,6,…,1,0;

　　當接6-bit LCD 時，板上R/G/B 7,6,…,3,2對應 LCD接口的R/G/B 5,4,…,1,0，板上的R/G/B1,0共6個低位丟掉不用。

　　當接單像素TTL的LCD時，用板上的CN10/CN13.

　　當接雙像素TTL的LCD時，用板上的CN14/CN15

　　接LVDS接口的LCD時,用板上的CN12, ATX**是第一像素(也就是單LVDS通道LCD的所需的接線)

　　(C)接高壓板(Inverter)的插座描述

　　注意所接的高壓板是用PWM調節亮度還是固定高壓板的輸出亮度，此與板上的硬件有關。

　　(D)接按鍵板插座的描述

　　按鍵板上的LED燈選用雙色共陰，陰及接地(GND)。

　　每一按鍵的定義請參考鼎科公司的按鍵板設計。

　　(E)選擇LCD 工作電壓的跳帽(插針)描述

　　注意選擇正確的LCD的邏輯工作電壓，過高可能燒壞LCD。

　　(F)選擇合適的IR紅外線接收頭，線過長(超過20 CM)有可能會產生誤操作。

　　(G)喇叭選用 1.5 ~ 2 W/ 8 ohm的喇叭為佳,具體需要測試

　　四、OSD 菜單操作介紹

　　(一)為方便操作，建議客戶首選使用按鍵板進行OSD菜單操作。

　　在使用遙控器時，各鍵做一個簡單的介紹：

　　電源開關(POWER)：使用此鍵來打開或關閉電視。但是并沒有徹底關掉系統內的所有電源，僅僅是進入掛起(省電)狀態。

　　靜音(MUTE)：關閉或打開喇叭的聲音。

　　菜單(MENU):彈出OSD菜單供選擇.

　　(< / >):在不通的菜單界面中有不同的應用，具體方法在 [(三)下面是詳細的OSD 菜單介紹] 中詳細介紹.

　　退出(OK):退出本次菜單的操作.

　　(< / >):〈音量-〉(VOL-)、〈音量+〉(VOL+)：使用此鍵用于從左邊OSD頂層菜單跳到并選擇右邊其對應的子菜單，或在有數值(參數)的某些菜單項中用于增大數值，比如說音量增加。同時也是在無OSD菜單狀態下做為音量調節菜單彈出的快捷鍵。

　　(∧ / ∨)：使用此鍵用于在子菜單項之間向下移動(亮顯)菜單條。

　　(二)本驅動板的OSD菜單按鍵一般分兩種規格，具體做按鍵板及連線時請參考前面的示意圖時：

　　5鍵操作：〈開/關〉(ON/OFF),〈菜單〉(MENU),〈左〉(LEFT),〈右〉(RIGHT),〈下〉(down),

　　一般常用的是7鍵操作，每個鍵的作用如下：

　　〈開/關〉/(ON/OFF)：使用此鍵來打開或關閉電視，僅僅是進入掛起(省電)狀態。。

　　〈菜單〉/(MENU)：使用此鍵來打開OSD菜單，再深入的使用方法請參照 〔(三)下面是詳細的OSD 菜單介紹 〕 。

　　〈左〉(Left)：使用此鍵用于在有數值(參數)的某些菜單項中用于減小數值，比如亮度減小。同時也是在無OSD菜單狀態下做為音量調節菜單彈出的快捷鍵。

　　〈右〉(Right)：使用此鍵用于在有數值(參數)的某些菜單項中用于增大數值，比如亮度增加。同時也是在無OSD菜單狀態下做為音量調節菜單彈出的快捷鍵。

　　LED燈：有信號輸入且正常顯示時為綠色，無信號輸入或不能正常顯示時為橙色或紅色。

　　(三)下面是詳細的OSD 菜單介紹：

　　1、在VGA信號輸入下按下〈菜單〉/(MENU)鍵，彈出菜單，該菜單共有六個界面： 色彩調整(Color)、 影像調整(Picture)、 聲音(Sound)、 選單調整(OSD Menu)、 其他(Miscellaneous)、 退出(Exit)。各個菜單界面的具體使用方法同上。

　　中文的圖像顯示菜單：

　　英文的圖像顯示菜單：

　　2、當選擇 其他(Miscellaneous)，菜單的外形顏色及使用方法和之前一致。

　　中文的其他(雜項)調節菜單：

　　英文的其他(雜項)調節菜單：

　　五、故障排除:(FAQ)

　　首先，請?jiān)O(shè)置好LCD的工作電壓(3.3V, 5V,或12V);注意弄清楚高壓板(Inverter)、LCD、按鍵板等和驅動板的連接關系，安裝好電腦顯卡的驅動程序。

　　1)、無顯示，指示燈不亮

　　檢查電源及其連線是否正確

　　2)、無顯示，指示燈為紅色

　　VGA電纜是否連接正確，電腦、DVD或RF天線等輸入信號源是否正常工作，或處于待機省電狀態

　　3)、無顯示，指示燈為綠色，無背光

　　檢查高壓板(Inverter)的連接以及其是否正常工作

　　4)、一上電，或顯示模式切換時LCD屏幕是白色

　　檢查高壓板(Inverter)的連接以及其是否正常工作

　　5)、白屏或花屏

　　檢查L(zhǎng)CD的工作電壓設置是否正確，程序是否正確，LCD信號線是否正確，LCD是否良好

　　6)、提示“輸入不支持(Input Not Supported”或“超出范圍(Out Of Range)”

　　電腦顯卡輸出分辨率及場頻(Vertical Hsync)是否太高，譬如超過SXGA 75 Hz。我們建議采用LCD的優化頻率—60Hz

　　7)、圖像位置不對，可是不能自動調整或手動調整

　　檢查程序是否正確

　　8)圖像有水波紋或亮點等干擾

　　檢查L(zhǎng)CD信號線或驅動板輸入VGA電纜是否太長或其品質太差

　　9)圖像偏色或缺色

　　檢查驅動板輸入VGA電纜和LCD信號線是否接觸不良或壞掉

　　10)喇叭音量不大或有較大噪音

　　注意選擇口徑、紙盆及磁鐵合適的的喇叭，一般用 1.5~2 W/ 8 ohm為佳

　　11)喇叭無聲音

　　音量數值是否為0，是否為靜音狀態

　　12)畫面有條紋、大顆粒的亮點閃爍或色調變淡

　　檢查本機是否受到其它電子設備的干擾

　　附：本驅動板支持下列輸入模式：

　　PC :

　　VGA

　　640 x 480 -- 60 Hz

　　640 x 480 -- 72 Hz

　　640 x 480 -- 75 Hz

　　SVGA

　　800 x 600 -- 56 Hz

　　800 x 600 -- 60 Hz

　　800 x 600 -- 72 Hz

　　800 x 600 -- 75 Hz

　　XGA

　　1024 x 768 -- 60 Hz

　　1024 x 768 -- 70 Hz

　　1024 x 768 -- 75 Hz

　　SXGA

　　1280 x 1024 -- 60 Hz

　　1280 x 1024 -- 70 Hz

　　1280 x 1024 -- 75 Hz
